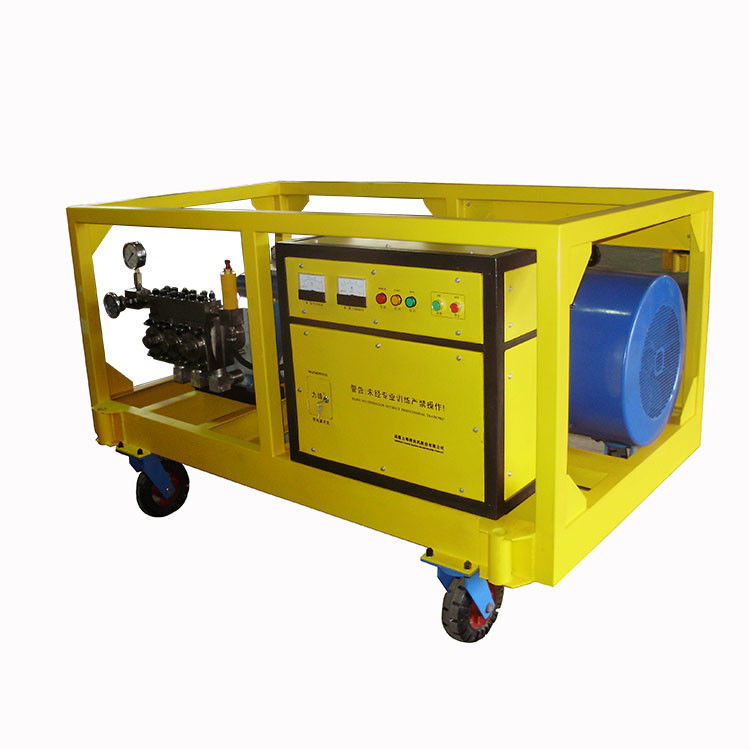

Hệ thống phun nước áp suất cao ATEX Vùng 2 với khung nâng DNV 2.7.1 Chống cháy nổ

• Cấu trúc:

Các bộ phận chính là: bơm pittông áp lực cao ba chiều, động cơ điện, bể chứa nước, ống nước vào và phụ kiện làm sạch, tủ điều khiển điện.

• Động cơ điện: chúng tôi sử dụng động cơ không đồng bộ 3 pha 4 cực, và cũng có thể sử dụng tùy chọn mô hình 60HZ điện áp khác nhau, động cơ điện chống cháy nổ hoặc tần số theo yêu cầu của khách hàng.
• Tủ điều khiển điện: chức năng chính của nó là khởi động, dừng và bảo vệ lỗi pha và quá tải. Nhà máy đặt cho khởi động giảm áp 80%, để giảm tác hại của dòng khởi động, vì đầu dây máy biến áp dự trữ 65% đầu nối dây, khách hàng có thể điều chỉnh theo công suất hoàn cảnh của mình

• Bơm pittông áp lực cao ba chiều: Nó là bơm pittông ba chiều, và nguyên lý hoạt động và bảo trì vui lòng xem hướng dẫn vận hành của bơm áp lực cao.
• Bể chứa nước: bể chứa nước là thiết bị chứa nước và lọc. Có hai vách ngăn lọc, và nó nên kiểm tra một vài lần. Vị trí của nước phải cao hơn bơm áp lực cao, để loại trừ không khí của đường ống dẫn vào.

4. Phụ kiện làm sạch: có nhiều loại phụ kiện làm sạch; nó nên phù hợp theo yêu cầu của khách hàng. Thông thường là: ống áp lực cao, ống áp lực cao, van điều khiển chân, súng phun, v.v.

Ống áp lực cao là các bộ phận an toàn chính của máy giặt; nó phải sử dụng các sản phẩm hỗ trợ. Trước khi sử dụng, nó phải được kiểm tra, và nếu có một số bộ phận bị mòn, nó nên được thay đổi. Cố định khớp nối, trong trường hợp bị lỏng.

Các ống áp lực cao thường ở một vị trí cố định, được làm từ thép không gỉ áp lực cực cao và được lắp đặt theo một cách ống cố định. Khi lắp đặt, nó phải phù hợp với van giới hạn và van cầu, và hộp điều khiển.

Van điều khiển chân được sử dụng trong đường ống, thùng chứa, lò quay của nhà máy xi măng, đôi khi được sử dụng trong hoạt động van chuyển đổi súng đôi. Khi sử dụng các phụ kiện đặc biệt như cần phun, vòi phun xoay, nó nên sử dụng van điều khiển chân để nhận ra sự kiểm soát của sự thay đổi tia nước. Khi nới lỏng van, tia nước.

Súng phun là các bộ phận thay đổi năng lượng của bơm, để xem xét sự an toàn, thông thường, nó là súng phun tràn, điều đó có nghĩa là có một ống tràn, khi đóng súng phun, nó tràn ra và dỡ bơm áp lực cao.

Các đơn vị Hydro Laser áp lực cao tiêu chuẩn và tùy chỉnh được chế tạo với bơm Tritan triplex hoặc quintuplex. Bơm Quintuplex và triplex là bơm chuyển dịch dương kiểu piston được cấu hình với ba hoặc năm pít-tông. Bơm nước áp lực cao được sử dụng trong các hoạt động phun nước áp lực cao và phun nước.

Những máy bơm nước áp lực cao hydro laser này có thể được dẫn động bằng động cơ điện, động cơ diesel hoặc động cơ xăng. Một gói hệ thống hoàn chỉnh có thể sẵn sàng để dễ dàng giải quyết công việc làm sạch khó khăn tiếp theo của bạn.

Thiết bị tùy chọn:
Súng xả thủy lực - Được chế tạo hoàn toàn bằng thép không gỉ.
Đầu phun - Thép không gỉ: Hai (2) kiểu tròn thẳng hoặc Hai (2) kiểu quạt phẳng.
Đồng hồ đo xả.
Van xả - Kết cấu thép không gỉ và có thể điều chỉnh.
Ống xả - Đoạn 50 ft

Các đơn vị được gắn trên xe tải, rơ moóc hoặc ván trượt.

Một loạt các phụ kiện có sẵn để thích ứng với các yêu cầu làm sạch chuyên biệt. Ống, Súng làm sạch, Đầu làm sạch bằng tia: Lỗ đơn, Lỗ đa, Quạt phẳng, Tự hành

Đáp ứng vô số ứng dụng làm sạch:
Phun nước, Làm sạch bằng hóa chất nước, Làm sạch bằng nước-cát, Làm sạch & Xả nước thải

Vật liệu có thể được loại bỏ nhanh chóng, hiệu quả và rẻ tiền bằng Hydro Laser: Sơn, Mỡ, Bùn, Xỉ, Cát lõi từ đúc, Cặn gốm, Nhựa đường, Cặn hydrocacbon, Cặn axit, Tích tụ khoáng chất, Gỉ, Sinh trưởng biển, Vật liệu polyme hóa, Latex, Vảy từ thép, Dầu, Cặn hóa chất, và hơn thế nữa...

Máy chủ yếu bao gồm bơm pittông áp lực cao, nhà máy điện và phụ kiện làm sạch.

1, bơm pittông áp lực cao:

Loại bơm này, như một bơm pittông ba chiều nằm ngang, được dẫn động bằng động cơ điện, có thể được chia thành hai phần: đầu nguồn và đầu chất lỏng.

• Đầu nguồn (hình 1)

Phần này bao gồm ròng rọc trục khuỷu và thanh truyền. Thông qua việc quay của dây đai và ròng rọc, động cơ điện làm giảm tốc độ và dẫn động trục khuỷu quay. Sau đó, cơ cấu liên kết trục khuỷu chuyển đổi chuyển động quay thành chuyển động qua lại thẳng.

(2) Đầu chất lỏng (hình 2)

Phần này bao gồm bộ pít-tông, xi lanh áp lực cao và thân bơm, van nước vào và ra. Trong xi lanh áp lực cao cố định trên thân vỏ, thanh truyền dẫn động pít-tông để thực hiện chuyển động qua lại, làm cho thể tích bên trong của xi lanh thay đổi theo chu kỳ. Khi ở hành trình hút, dung tích bên trong của thân xi lanh phình ra, van xả nước đóng lại và tạo thành chân không một phần. Cùng với tác dụng của áp suất khí quyển, môi chất tác động bị ép vào xi lanh áp lực cao từ van nạp. Trong khi ở hành trình xả, van nước vào đóng lại. Pít-tông pít-tông ép môi chất tác động từ van xả nước vào thân bơm, và vào van điều chỉnh áp suất, sau đó qua ống áp lực cao đến súng phun bằng điện trở của nó, nước áp lực cao tạo thành.

Van xả (hình 3) được trang bị ở phía bên phải của bơm được thiết kế để bảo vệ hệ thống khỏi áp suất quá cao.
