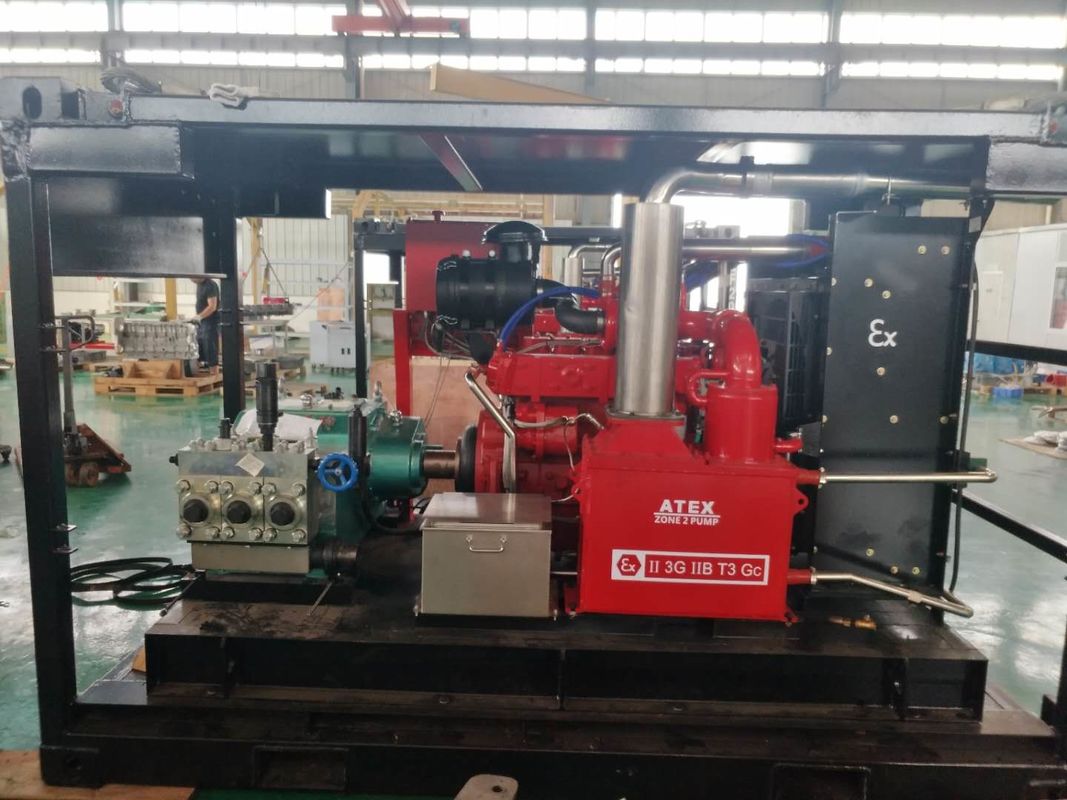

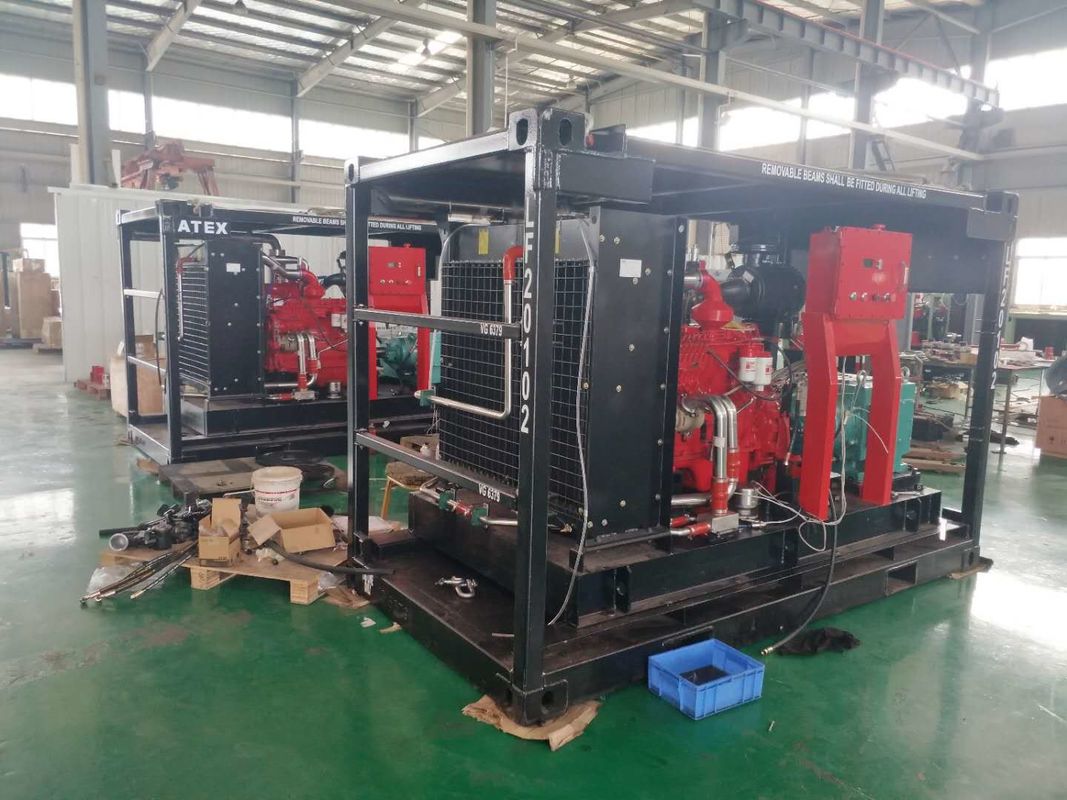

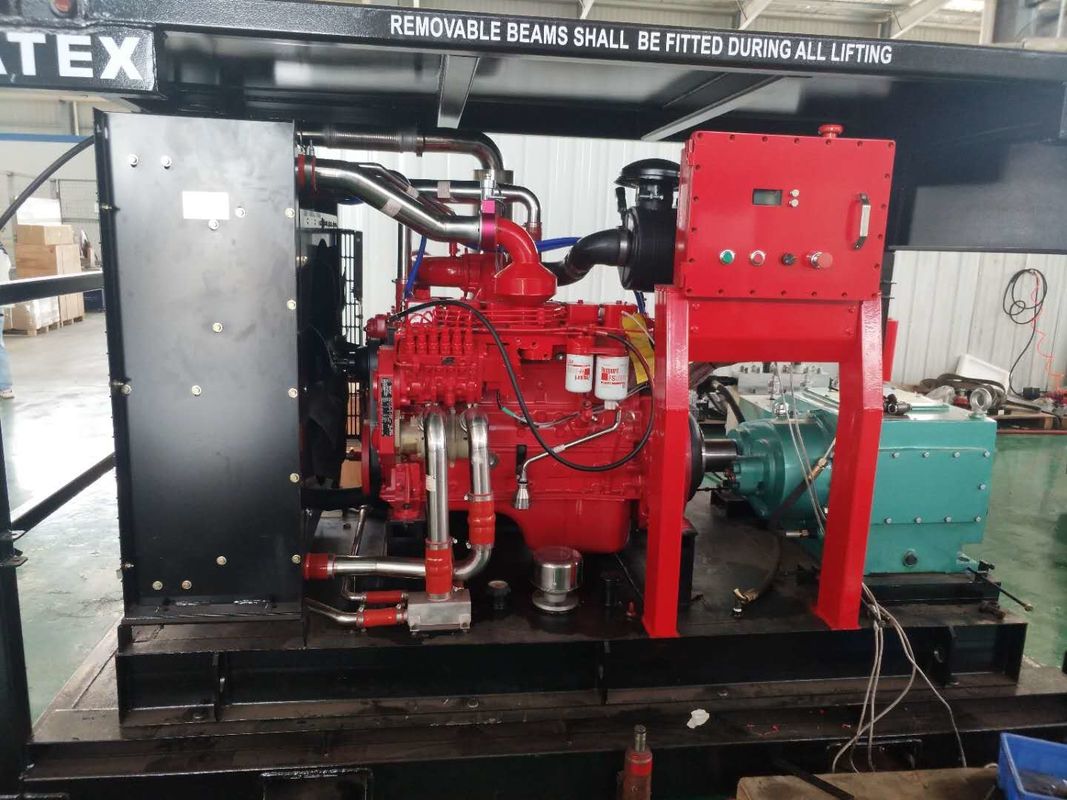

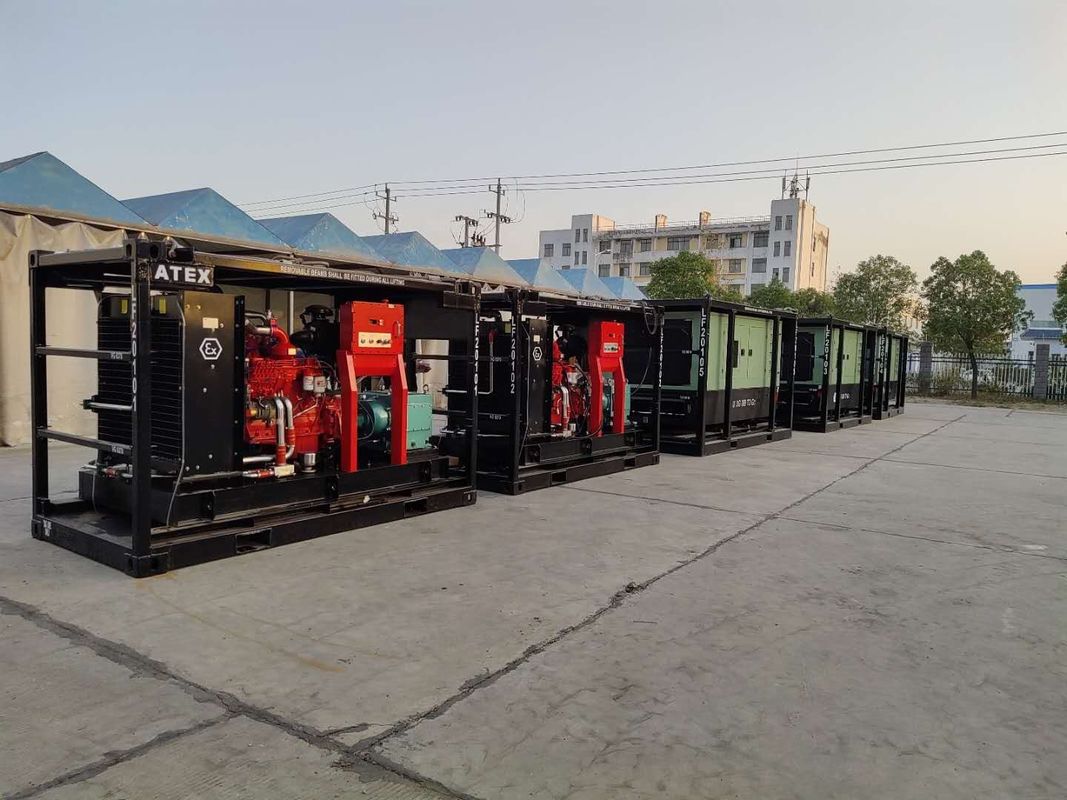

Máy bơm phản lực nước áp suất cao ATEX Vùng 2 với khung nâng DNV Chống cháy nổ

Máy được cấu tạo chủ yếu bởi máy bơm pittông áp suất cao, nhà máy điện và các phụ kiện làm sạch.

1, bơm pittông áp suất cao:

Loại máy bơm này, như một máy bơm pít tông triplex nằm ngang, được điều khiển bởi động cơ điện, có thể được chia thành hai phần: đầu nguồn và đầu chất lỏng.

• Hết điện (hình 1)

Bộ phận này bao gồm trục khuỷu puli đai và thanh truyền.Thông qua việc quay dây đai và ròng rọc dây đai, động cơ điện giảm tốc độ và truyền động cho trục khuỷu quay.Khi đó cơ cấu liên kết trục khuỷu biến chuyển động quay thành chuyển động tịnh tiến thẳng.

(2) Đầu chất lỏng (hình 2)

Bộ phận này bao gồm bộ pít tông, xi lanh áp suất cao và thân bơm, van nước đầu vào và đầu ra.Trong xi lanh áp suất cao được cố định trên thân vỏ, thanh nối truyền động cho pít tông thực hiện chuyển động tịnh tiến, làm cho thể tích bên trong xi lanh thay đổi định kỳ.Khi ở hành trình hút, dung tích bên trong thân xi lanh phồng lên, van thoát nước đóng lại và tạo thành chân không một phần.Cùng với tác dụng của áp suất khí quyển, môi chất tác động được ép vào xi lanh áp suất cao từ van nạp.Trong khi ở hành trình xả, van nước đầu vào đóng lại.Pít tông pít tông ép môi trường truyền động từ van nước đầu ra vào thân máy bơm và vào van điều chỉnh áp suất, sau đó thông qua súng phun đến ống áp suất cao nhờ lực cản của nước áp suất cao.

Van giảm áp (hình 3) được trang bị ở bên phải máy bơm được thiết kế để bảo vệ hệ thống khỏi tình trạng quá áp.
